功图液面综合测试仪（Ⅰ）

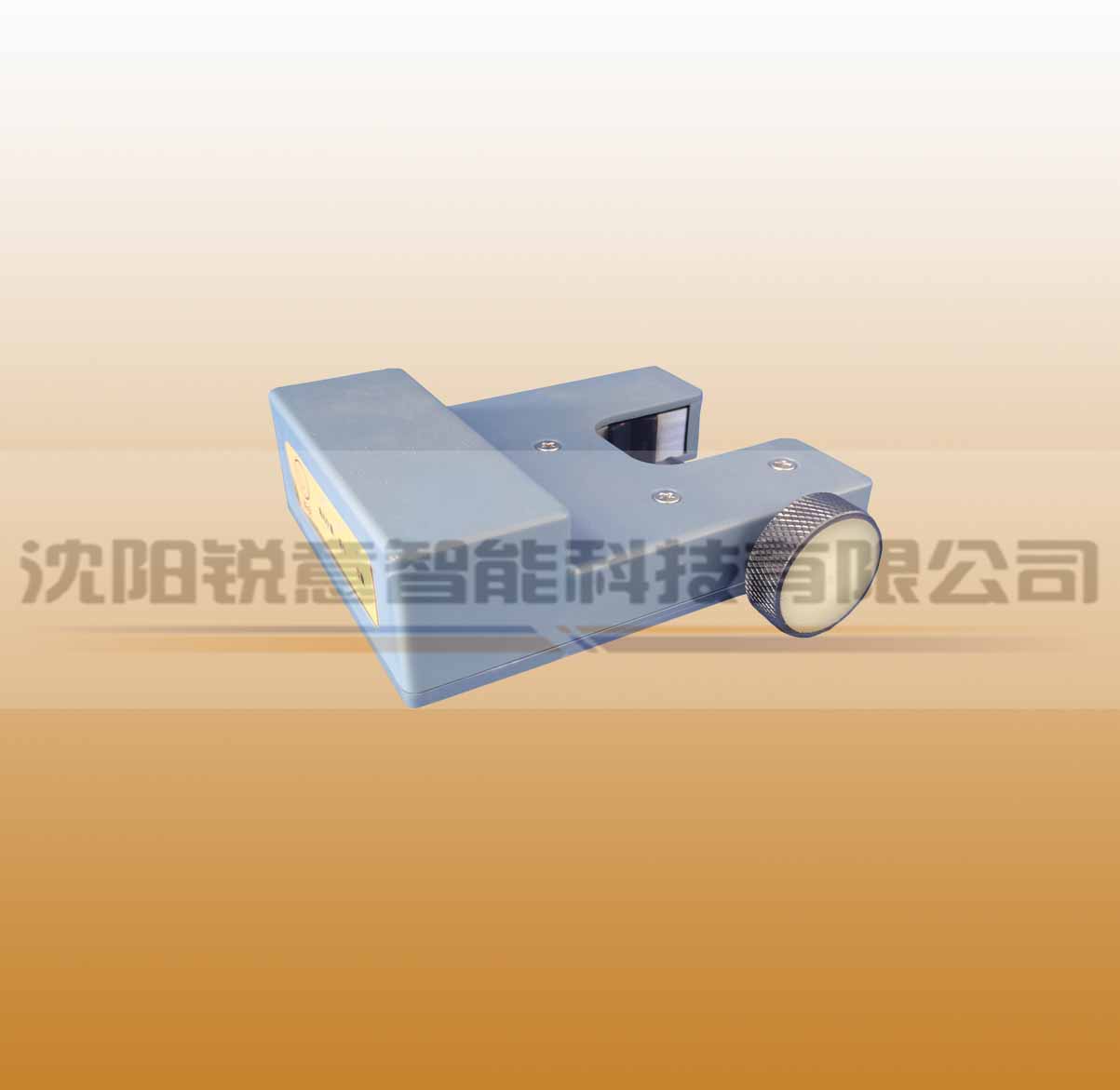

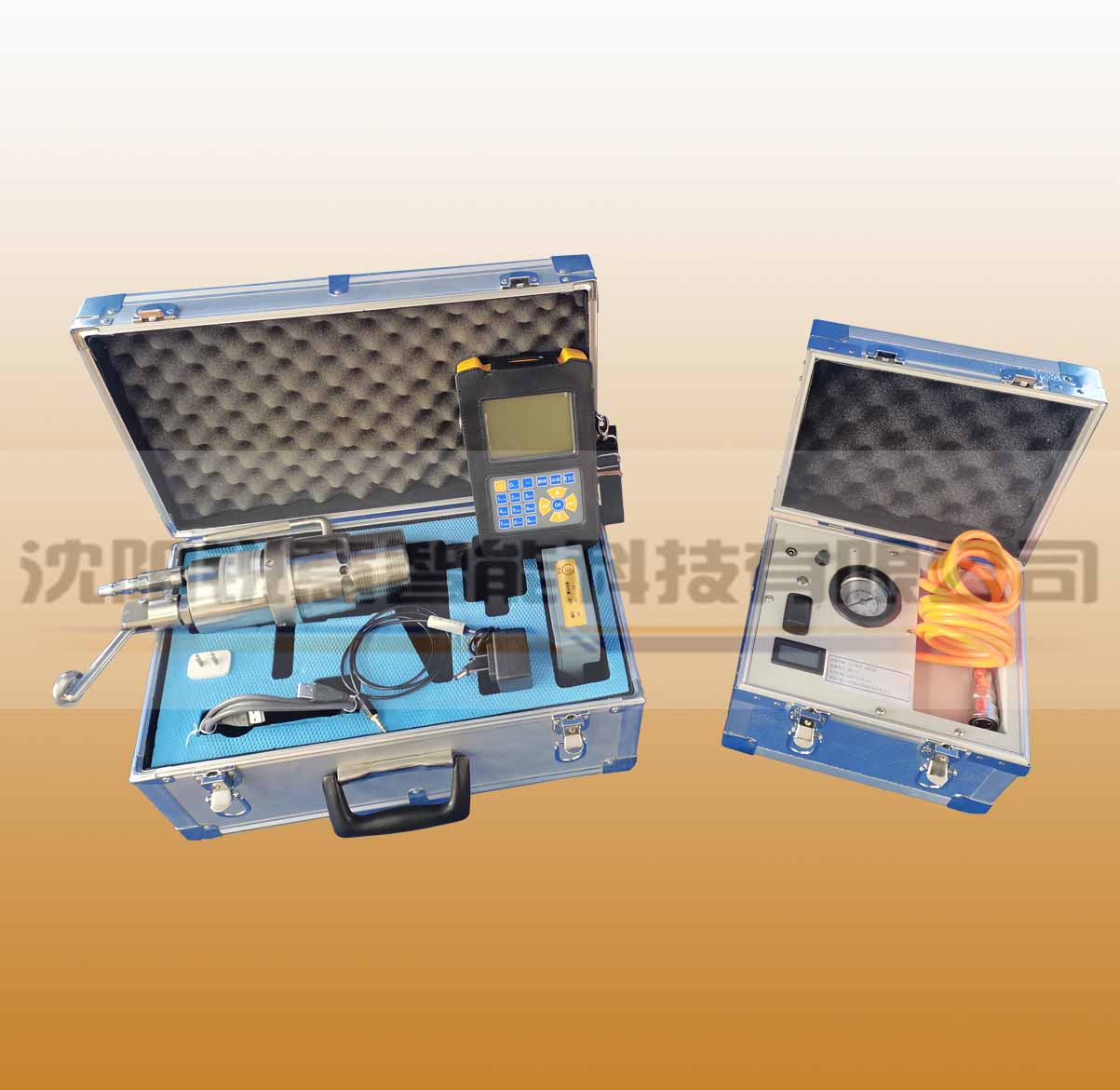

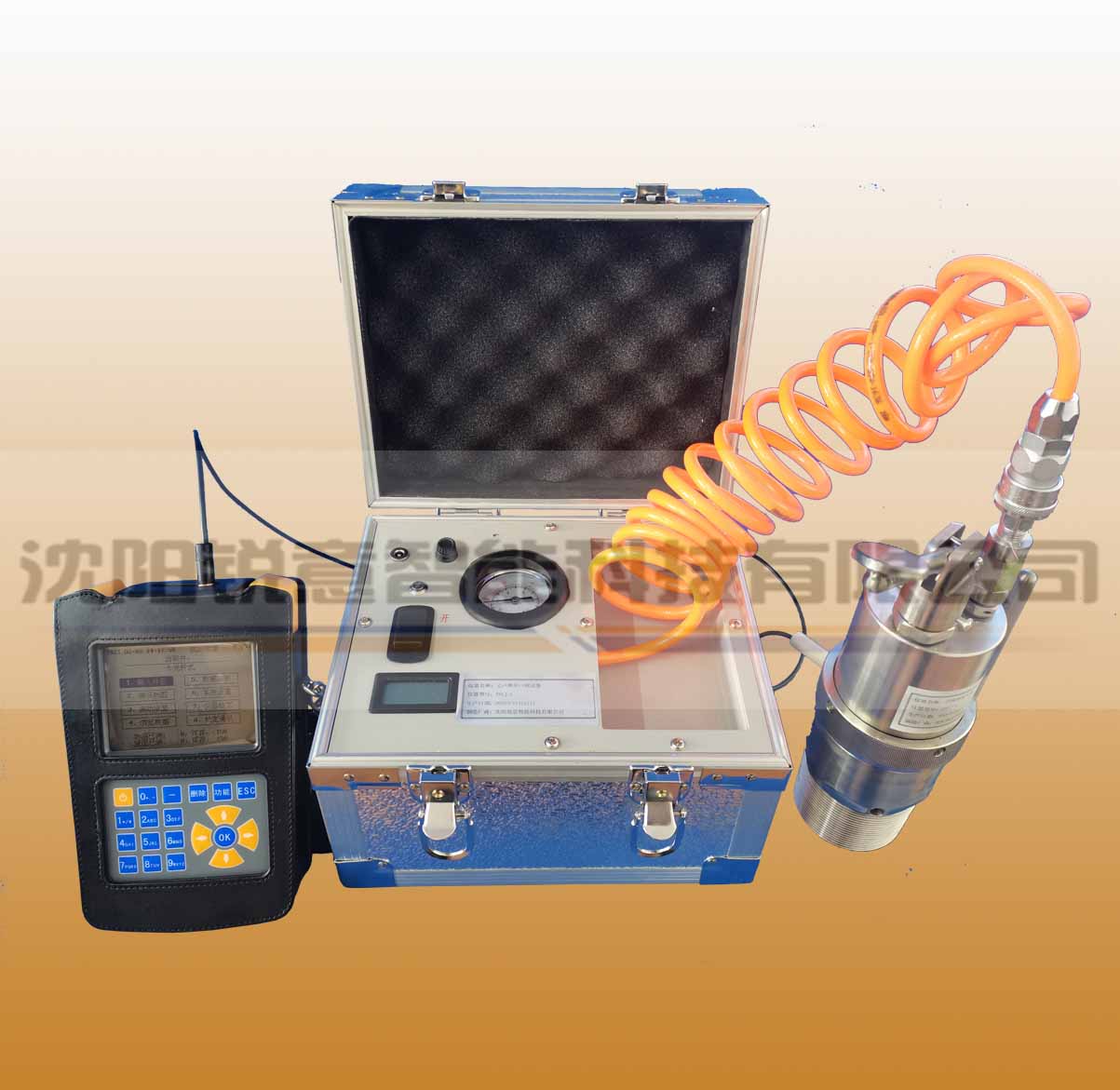

- 产品描述：功图液面综合测试仪是用来测试抽油机井示功图、液面、套压的精密测试仪器。该产品是本公司结合多年的油田设备开发经验，采用尖端科技精心研制而成的，其外观依据人体工程学设计，操作方便，在国内外同类产品中一枝独秀。 功图液面综合测试仪附件包括功图液面综合测试仪主机（I型/II型）、无声弹井口测试器、声脉冲发生器（或氮气瓶）、卡光杆功图传感器（I型/II型）、拉线式功图传感器及无线式功图传感器。
-
主机参数：
供电：锂电池
使用环境：温度：-20℃~85℃，湿度：小于95%RH（不结露）
主机重量：250克
液晶屏：宽温，3.5寸，阳光下可视
整机重量：小于8公斤（含仪器箱）
数据容量：功图不小于1000井次，液面不小于1000井次（WIFI方式可以无限保存）
数据导出方式：WIFI/有线/GPRS
续航能力：连续使用时间不少于50小时
液面测试：
耐压范围：10MPa
液面测试范围：10~5000米，误差：±10米
套压测试范围：0~10MPa(选配)，误差：±5‰ F·S
脉冲发生器供电：直流14.4V ±5%，锂离子电池，续航能力：不小于300井次
最大反向耐压：5MPa
井口发生器螺纹规格：TBG 2 7/8 TBG 2 3/8
井口发生器材质：不锈钢
光杆功图测试：
载荷测量范围：0~200KN,误差：±1％F·S
位移测量范围：0~8米，误差:±1％F·S
无线通讯频率：2.4GHZ
无线通讯距离：不小于100米
供电：锂电池
续航：不小于500井次
冲次测量范围：1~13次/分钟
